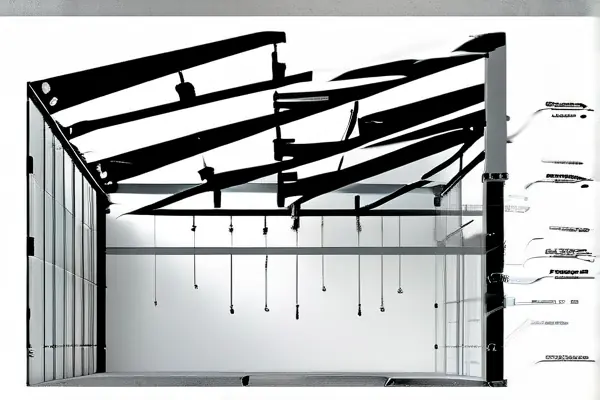

记得去年给翠岗小区那户业主做吊顶时，女主人拿着手机里的网红装修图问我：『师傅，这种带层次感的悬浮吊顶，龙骨到底怎么藏进去的？』当时我直接蹲在地上，用粉笔给她画了个剖面草图。现在想想，要是有这套天花装修龙骨平面剖面图片，解释起来就直观多了。

轻钢龙骨吊顶就像人体的骨架，主龙骨相当于脊椎，每隔900-1200mm就要用φ8吊杆固定。有次验收时发现工人偷懒把间距放到1500mm，结果石膏板接缝处全裂了——这教训告诉我们，看平面图时千万别忽视那些密密麻麻的定位尺寸。副龙骨就像肋骨，通常用C38或C50型材，间距400mm交叉排列。上周在明月湖别墅施工，业主老陈非要改成300mm间距，说这样才踏实。其实只要用对1.2mm厚度的龙骨，400mm完全符合国标。

剖面图里最容易被忽视的是边龙骨，就是贴着墙的那圈U型槽。去年香格里拉酒店项目，监理拿着剖面图指出我们没做防火密封胶填缝，整个班组返工三天。现在我们的施工队养成习惯，装边龙骨前必先贴好阻燃密封条，这细节在平面图上就是个简单的虚线框，实际关乎消防验收的大事。

看这张剖面图右下角的节点详图，吊杆上那个小小的膨胀螺栓才是承重关键。上个月建材市场出现批标号不对的劣质螺栓，幸亏老师傅摸了下螺纹就发现不对劲。建议业主选购时对照剖面图标注的『M8×80』规格，别信商家说的『都差不多』。说到材料，最近流行的可调节吊顶系统在剖面图上能看到精妙之处，旋转吊杆下端的螺母就能微调平整度，比传统截断方式精准多了。

最后提醒大家，平面图上那些像蜘蛛网的红色线框其实是水电走位标识。去年有个工地，木工没看综合布线图就直接打穿空调铜管。现在我们都要求工人手机里存着龙骨平面图，打孔前必须核对管线位置。业主王姐说得实在：『装修就像做外科手术，没这些剖面图指导，再好的师傅也可能下错刀。』这话糙理不糙，您说是不是？
